Válvula Guilhotina

As Válvulas Guilhotina Montagnoli Linha Standart possuem sentido de operação Bidirecional e são projetadas para serem usadas em uma vasta gama de aplicações, de pastas, polpas, pó e granulados, como por exemplo, celulose, lodo, biomassa, água, cinzas, minerais e diferentes tipos de rejeitos.

Seu design modular, podem facilmente ser fabricadas em diferentes tipos de materiais e ligas, com atuadores e acessórios de automação para atender as mais diferentes condições de processos. As válvulas da Linha Standart com corpo construído em Flex™ ou Termoplástico™ (Unique Technologie), apresentam alto fator de custo-benefício, além do maior range de trabalho na escala de pH.

As dimensões de face a face padrão, em conformidade com a norma MSS-SP-81 e furação de fixação do corpo segundo norma ANSI 16.5 Classe 150 ou NBR 7675 PN10.

APLICAÇÕES:

• Carvão;
• Indústria Alimentícia;
• Indústria Química;
• Lixiviação;
• Mineração e Processamento de Minérios;
• Papel e Celulose;
• Produção de Óleo e Gás;
• Processos Industriais Gerais;
• Tratamento de efluentes;
• Refinarias.

MATERIAIS DE CONSTRUÇÃO

CORPO:

Por padrão o corpo das Válvulas Guilhotina está disponível em:

• Aço Inoxidável AISI 304 (CF8, Max +150 °C);
• Ferro Fundido Nodular GGG50 (Max +150 °C);
• Flex™ – Unique Technologie (Max +60°C);
• Termoplástico™ – Unique Technologie (Max +60°c).

Entretanto, podem ser fornecidas em materiais de alta liga, como Duplex e 254 SMO ou material solicitado pelo cliente.

FACA:

• Aço Inox AISI 304 (CF8), 316L (CF3M), 904L (CF2M);
• Aço Inox Duplex EN 1.4470;
• Aço Inox 254 SMO;

ACIONAMENTO:

Os sistemas de acionamento disponíveis para as Válvulas Guilhotina:

• Manual;
• Manual com Redutor;
• Pneumático;
• Elétrico;
• Engenheiradas.

ACESSÓRIOS:

• Sensores fim de curso: Eletromecânico c/ contatos reversíveis (15A/250V CA), Indutivo (15…30V DC), Capacitivo (10…30V DC);
• Válvulas Solenoides 3/2, 4/2 e 5/2 vias (24V DC);
• Posicionador Eletropneumático, IEC 60529 IP65 (4…20mA CC);
• Travas de posição (Lock in Place);
• Portas de purga;
• Hastes extensoras;
• Cabeçote de Acionamento para chave tipo “T”;
• Engenheiradas.

DIMENSÕES PRINCIPAIS:

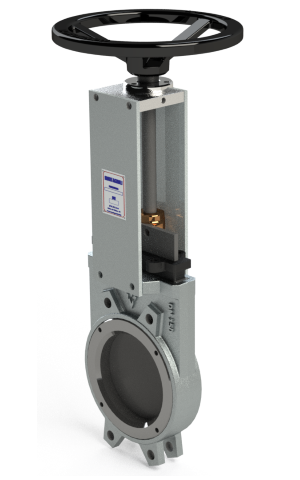

ACIONAMENTO MANUAL:

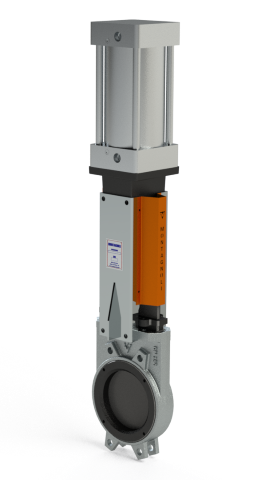

ACIONAMENTO PNEUMÁTICO:
